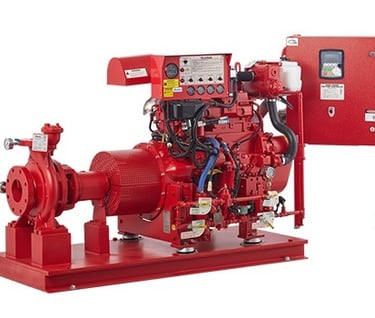

Dizel motorlu yangın pompaları : Dizel yangın pompaları, elektrik kesintisi durumlarında dahi güvenilir bir şekilde çalışabilmesi için dizel motorlarla donatılmıştır. Bu nedenle, elektrik altyapısının zayıf olduğu veya güvenilir olmadığı bölgelerde sıklıkla tercih edilirler. Ayrıca, dizel yangın pompaları genellikle yangın söndürme sistemlerinde yedek veya ana ve yedek olarak kullanılır ve güçlü performanslarıyla bilinirler. Dizel motorlu yangın pompaları yüksek debiler ve elektrik enerjisinin sıkıntılı olduğu sanayi lokasyonlarında kullanılır. Dizel Motorlar, Yangın Pompası Sürücüleri Aşağıda listelenen dizel motorlar, içten yanmalı motor tahriki gerektiren tesisler için yangın pompası sürücüsü olarak FM Onaylıdır. Belirtilen nominal beygir gücü, NFPA standart kurulum koşullarında, deniz seviyesinden 91 m (300 ft) yükseklikte ve 25°C (77°F) sıcaklıkta pompanın kullanabileceği gücü temsil eder. Aksesuarların güç tüketimi, normal motor aşınması ve üretim toleransları için paylar alınmıştır. Belirli bir tesis için seçilen motor, bağlanacağı pompanın maksimum güç gereksinimi kadar nominal güç sağlamalıdır.

Dizel Motorlar, Sıvı Soğutmalı : Bu bölümde gösterilen dizel motorlar, bir ısı eşanjörü aracılığıyla motorun birincil soğutma sıvısını soğutmak için yangın pompasından gelen ham suyu kullanır. Motor daha sonra birincil soğutma sıvısının sirkülasyonu ile soğutulur.

Dik Açılı Dişli Tahrikleri Dişli tahrikleri, yatay motor şaftlarından dikey pompalara güç iletmek için kullanılır. Günümüzde üretilen çoğu dikey şaftlı yangın pompasının nominal hızı yaklaşık 1760 d/dk'dır. İçten yanmalı motorlar, 1750 ila 3200 d/dk arasındaki yaklaşık hızlar için FM Onaylıdır. Bu nedenle, genellikle hız düşürücü oranlar ve 1:1 dişli oranları kullanılır. Listelenen diğer dişli oranları, bu oranları gerektiren pompalar ve motorlar mevcut olduğunda kullanılabilir. Listelerdeki kullanılabilir güç, 1760 d/dk dikey şaft hızında iletilebilecek maksimum gücü temsil eder. Bu yükler aşılmamalıdır. Dişliler, maksimum pompa güç gereksinimine eşit veya daha yüksek bir kullanılabilir güce sahip olmalıdır. 1760 d/dk dikey şaft hızı için, tüm modellerin güç değeri tüm dişli oranları için aynıdır. Diğer dikey şaft hızlarında, kullanılabilir güç değeri farklı olacaktır. Belirli bir güç değeri için çoğu üretici, çeşitli itme gücü değerlerinde FM Onaylı dişli tahrikleri üretir. İtme gücü kapasitesinin her bir kurulum için gerekliliklere uygun olmasına dikkat edilmelidir.

Elektrik motorlu yangın pompaları : Elektrik motorlu yangın pompaları ise, genellikle daha düşük maliyetli, bakımı daha kolay olan ve ses gürültünün istenmediği hastahane , otel ve konut gibi yapılarda tercih edilir. Elektrik motor süürücülü yangın pompaları, sabit bir elektrik kaynağına bağlı olarak çalışır ve genellikle şehir içi bölgelerde ve daha küçük tesislerde tercih edilirler. Ana ve yedek pompaların elektrikli olması durumunda elektrik otomatik beslemesi için otomatik transfer anahtarı gerekmektedir.

Yangın Pompa Tipleri

Yatay ayrılabilir gövdeli yangın pompaları, genellikle büyük endüstriyel tesislerde ve ticari binalarda kullanılan yaygın bir yangın pompası çeşididir. Sondan emişli yangın pompaları, suyu alttan emerek çalışır ve su kaynağının altında yer alabilecek durumlar için idealdir. Dikey türbin yangın pompaları ise yer altı su kaynaklarından suyu çıkarmak için kullanılır ve yer sıkıntısı olan bölgelerde tercih edilir. Hat üzeri yangın pompaları, genellikle büyük tesislerde yangın söndürme sistemlerinde kullanılan bir diğer pompa çeşididir. Bu pompalar, boru hattının üzerine monte edilir ve kolay erişilebilirlik sağlar. Kaçak giderme pompaları ise, yangın pompası odasında oluşabilecek su kaçaklarını yönetmek için tasarlanmıştır ve sistemde oluşabilecek zararları önler.

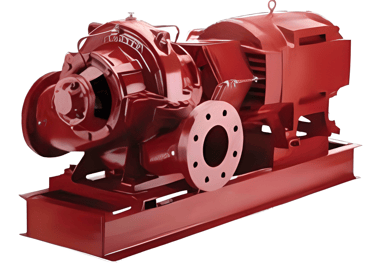

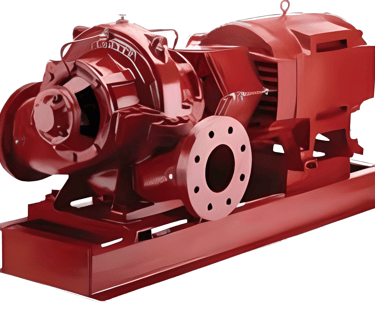

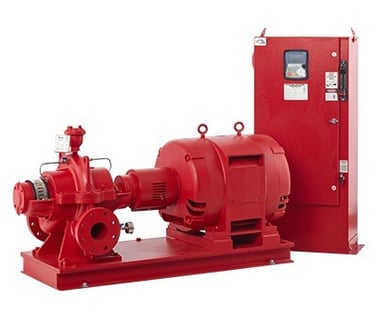

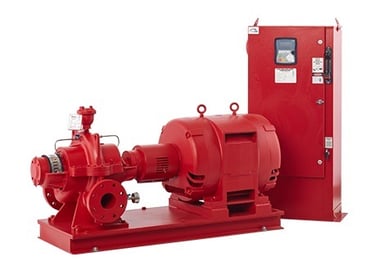

Yatay ayrılabilir gövdeli yangın pompası : Santrifüj Yangın Pompaları, Yatay Bölünebilir Gövde Tipi FM Onaylı yatay bölünebilir gövde tipi santrifüj yangın pompalarının kullanımı ve onarımı nispeten kolaydır. Bu pompalar, şaft merkez hattı boyunca yatay bir düzlemde bölünmüş iki parçalı bir gövdeye sahiptir. Pozitif basınç altında su temininin mümkün olduğu yangın koruma hizmetleri için çok uygundurlar.
Santrifüj Yangın Pompaları, Yatay Bölünmüş Kasa Tipi (Yatay Montajlı)

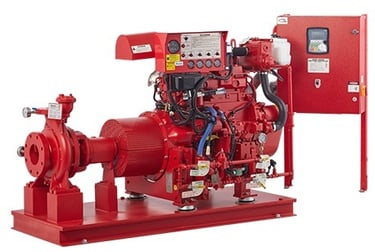

Sondan emişli yangın pompası : Santrifüj Yangın Pompaları, Yatay Uçtan Emişli Tip FM Onaylı yatay uçtan emişli yangın pompaları, "geri çekmeli" tasarıma sahip olmalı ve bir ara parça kaplini ile tahrik edilmelidir. Yani, takılı bir pompanın döner tertibatını, emiş ve tahliye borularını veya tahrik ünitesini bozmadan değiştirmek mümkün olmalıdır. Bu pompalar, tahrik ünitesinin karşısında yatay bir emiş bağlantısı ve merkezde dikey bir tahliye bağlantısına sahiptir.

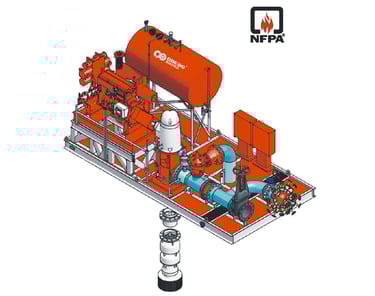

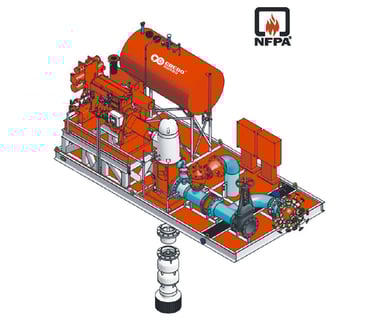

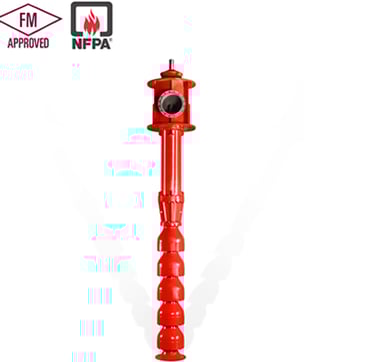

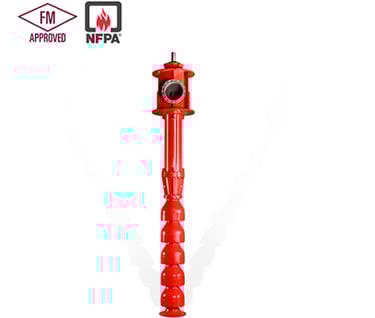

Dikey turbin uzun şaftlı yangın pompası: Santrifüj Yangın Pompaları, Dikey Milli, Türbin Tipi Dikey milli, türbin tipi santrifüj yangın pompaları, dikey bir milin tabanındaki bir dizi hazne tertibatında bulunan dalgıç çarklara sahiptir. Tasarım, endüstriyel ve belediye hizmetlerinde yaygın olarak kullanılan pompalara benzer. Bu pompalar, göllerden, akarsulardan, açık çukurlardan, sondajlı kuyulardan ve diğer eşdeğer yeraltı kaynaklarından su tahliye etmek için FM Onaylıdır. Ancak, şebeke hatlarından veya diğer pozitif emiş basınç kaynaklarından emiş almak için FM Onaylı değildir. Kolon borusunun uzunluğu, pompa sipariş edilirken belirtilmelidir. Her pompa bir deşarj başlığı, motor sehpası, kolon borusu, hat mili, hazne tertibatı ve emiş süzgecinden oluşur. Biri doğrudan yeraltı şebekesine, diğeri ise yer üstü deşarjına yönelik olmak üzere iki tip deşarj başlığı vardır. Müşteri tarafından belirtilen basıncı sağlamak için, pompa üreticisi kademe sayısını veya çark çapını veya her ikisini birden listede gösterilenden farklılaştırabilir. İçten yanmalı motor tahriki için, FM Onaylı pompalar, FM Onaylı dik açılı dişli tahriki aracılığıyla FM Onaylı motora bağlanmalıdır. Bu dişli tahrikleri, elektrik motoru tahrikli tertibatlar için açıklananlara benzer geri dönüş önleme ve baskı yatağı özelliklerine sahiptir.

Hat üzeri yangın pompası : Santrifüj Yangın Pompaları, Hat Tipi FM Onaylı hat içi yangın pompaları, üretici tarafından sağlanan dikey elektrik motoru tahrik ünitesinin doğrudan pompaya monte edildiği, emme ve basma nozullarının motor şaft eksenini 90° açıyla kesen ortak bir yatay merkez hattına sahip olduğu tek kademeli pompalardır.

Kaçak giderme yangın pompası ( jokey pompa) :Basınç koruma pompası olarak da bilinen bir kaçak giderme jokey pompası, yangın pompasının yakınındaki bir yangın söndürme sistemine bağlı küçük bir pompadır ve yangın koruma boru sistemindeki basıncı korumak için tasarlanmıştır. Bu pompalar, sıcaklık değişimleri, sıkışmış hava kaçağı veya çok küçük sızıntılar nedeniyle sistemdeki kademeli, yavaş basınç düşüşlerinden kaynaklanan basınç kayıplarını telafi eder. Jokey pompası, esasen yangın pompasının kontrol sisteminin bir parçasıdır. Bir jokey pompası, ana yangın pompasını çalıştıracak kadar önemli bir sistem basınç düşüşü sağlamak amacıyla bir sprinklerden daha az bir akış için boyutlandırılmıştır. Jokey pompaları genellikle küçük çok kademeli santrifüj pompalardır ve yangın sistemi uygulamaları için listelenmeleri veya sertifikalandırılmaları gerekmez. Ancak jokey pompaları için kontrol ekipmanları onaylara sahip olabilir. Jokey pompaları, ana yangın pompasının akışının %3'ü kadar ve ana yangın pompasından 10 psi daha fazla basınç sağlayacak şekilde boyutlandırılmalıdır.

Yangın Pompa Kontrol Panosu :Standart Muhafaza: NEMA/UL Tip 2. Ortam Sıcaklığı Çalışma Aralığı: 39°F (4°C) - 122°F (50°C) İsteğe Bağlı Ortam Sıcaklığı Çalışma Aralığı: 39°F (4°C) - 131°F (55°C) (Açıklamalara Bakınız)

Başlangıç ​​Yöntemleri: Hat Boyunca Parça Sarma Y-Üçgen Açık Geçiş Y-Üçgen Kapalı Geçiş Ototransformatör Dijital Katı Hal Yumuşak Başlatma Otomatik Transfer Anahtarı

Özel Muhafazalar

NEMA Tip 3RE - NEMA Tip 4 NEMA Tip 4X #304 Paslanmaz Çelik NEMA Tip 4X #304 Boyalı Çelik NEMA Tip 4X #316 Paslanmaz Çelik

NEMA Tip 4X #316 Fırçalanmış Paslanmaz Çelik NEMA Tip 4X #316 Boyalı Çelik G - NEMA Tip 12

Otomatik Güç Transfer Anahtarları : jeneratör seti acil durum beslemesi bypass izolasyon anahtarlı jeneratör seti acil durum beslemesi ikinci şebeke acil durum beslemesi bypass izolasyon anahtarlı ikinci şebeke acil durum beslemesi Basınç Transdüserleri:B - 0-500 psi (0-34,4 bar) Tatlı Su C - 0-300 psi (0-21,1 bar) Aşındırıcı Servis D - 0-500 psi (0-34,4 bar) Korozyon Önleyici Ortam Isıtıcıları

240V M - 240V Termostatlı N - 240V Nem Ölçerli

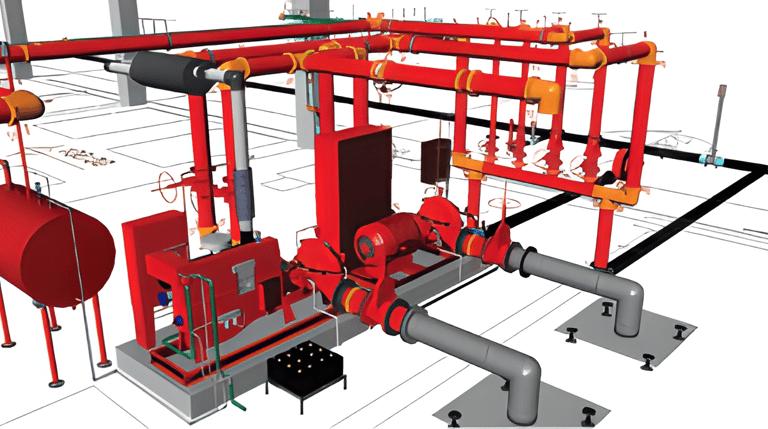

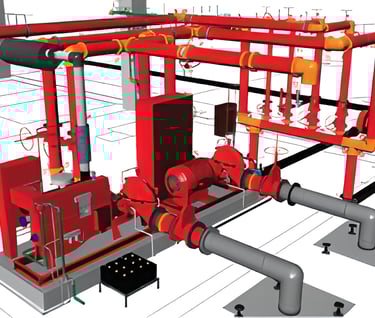

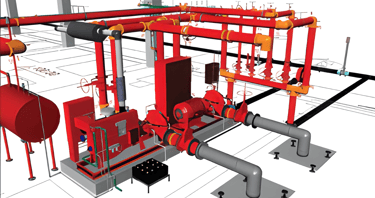

Özel İmalat tipi Yangın Pompa İstasyonu (Tak-Çalıştır)

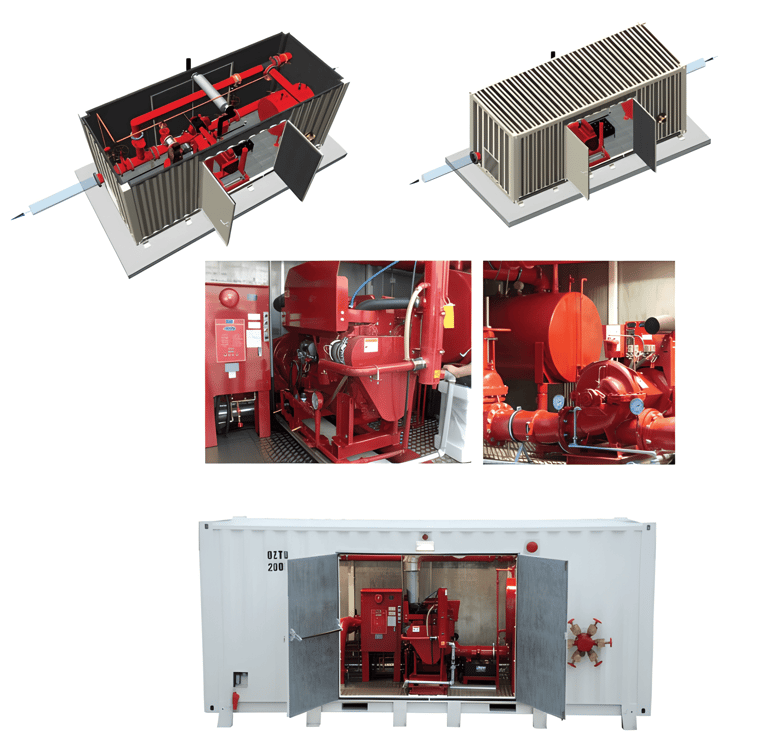

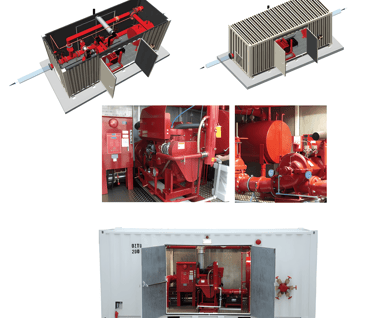

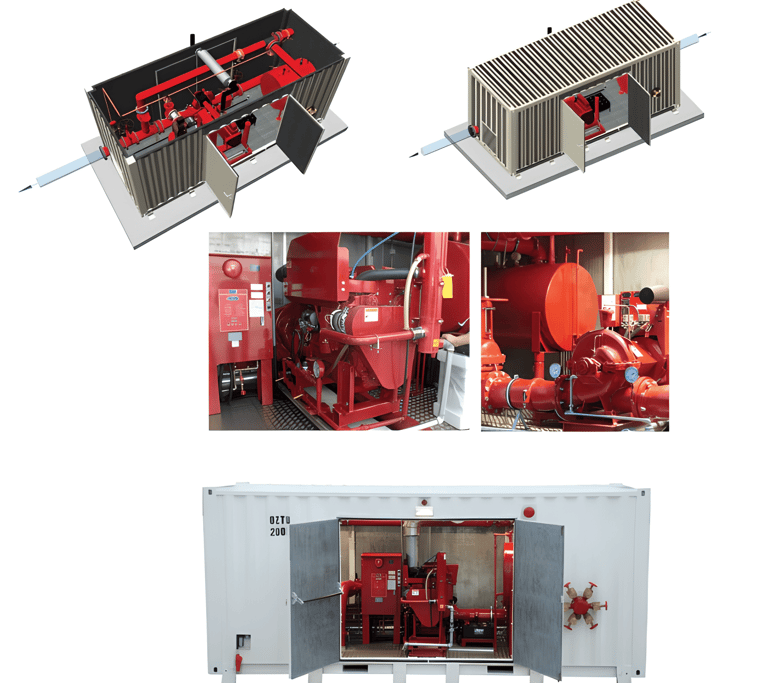

Konteynir tip yangın pompaları

Konteynir tipi yangın pompaları ise, taşınabilir ve hızlı kurulum gerektiren durumlar için idealdir. Bu pompalar, bir konteynir içine yerleştirilmiş ve genellikle acil durum müdahale ekipleri veya geçici inşaat alanları için kullanılır. Konteynir tipi yangın pompaları, yangın söndürme ihtiyacı olan farklı bölgelere kolayca taşınabilir ve hızlı bir şekilde devreye alınabilir.

Her bir yangın pompası türü, belirli bir kullanım senaryosuna ve ihtiyaca yönelik olarak seçilmelidir. Dizel pompalar güçlü performanslarıyla güvenilirlik sağlarken, elektrikli pompalar daha ekonomik bir seçenek sunar. Konteynır tipi pompalar ise taşınabilirlik ve hızlı kurulum avantajlarıyla öne çıkar. Yangın söndürme sistemlerinin gereksinimlerine ve tesisin özelliklerine bağlı olarak, doğru pompayı seçmek büyük önem taşır.

Debi Metre / Akış Metre:  Yangın Pompası Debimetre Sistemleri Yangın pompası debimetreleri, bir yangın pompasının debisini belirlemek için kullanılabilir. Pompadan gelen su, geçici olarak debimetreden geçirilerek atmosferik drenaja veya su besleme kaynağına geri yönlendirilir. Bu debimetreler, yangın pompası debisini doğrudan gal/dak (dm3/dak) cinsinden ölçmek üzere kalibre edilmiştir. Debimetre hattında bir kontrol vanası bulunur. Debimetre kullanımda olmadığı sürece bu vana tamamen kapalı olmalıdır. Listede aksi belirtilmedikçe, bu sistemler 175 psi (1205 kPa) nominal çalışma basıncına sahiptir.

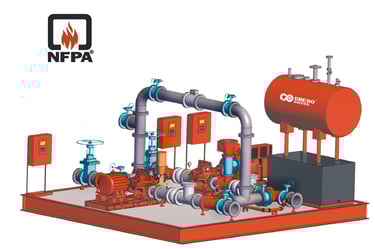

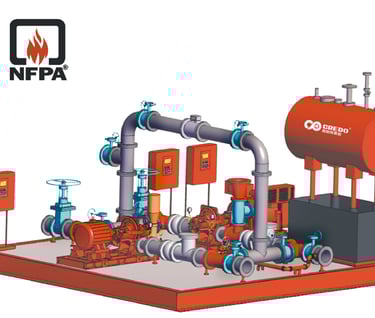

Skid / Kızak Şaşi Üzeri Yangın Pompası: Kızak tipi yangın pompası sistemi, pompaları, sürücüleri, kontrolörleri ve boru tesisatını tek bir yapısal kızak üzerinde birleştiren, tamamen NFPA 20 uyumlu, önceden paketlenmiş bir yangın söndürme çözümüdür. Bu modüler ve konteyner tipi ünite, kurulumu kolaylaştırır, sahadaki iş gücünü azaltır ve daha hızlı proje teslimatı sağlar. Esnek konfigürasyonları sayesinde sistem, koruyucu muhafazalarla veya muhafazalar olmadan ve özel boyutlarla özelleştirilebilir, bu da onu endüstriyel, ticari ve belediye projelerinde çeşitli yangın koruma uygulamaları için son derece uyarlanabilir hale getirir. Temel Tasarım Özellikleri NFPA 20 Uyumlu: Uluslararası yangın koruma standartlarını karşıladığı onaylanmıştır, güvenlik ve güvenilirlik sağlar. Önceden Paketlenmiş ve Fabrikada Monte Edilmiş: Tak ve çalıştır kurulumu için pompalar, sürücüler, kontrolörler ve boru tesisatı tek bir kızak üzerinde entegre edilmiştir. Esnek Konfigürasyonlar: Tam koruyucu muhafazalarla veya muhafazalar olmadan mevcuttur, belirli proje ihtiyaçlarına göre özelleştirilebilir. Kompakt ve Modüler Tasarım: Yerden tasarruf sağlar, lojistiği basitleştirir ve devreye almayı hızlandırır. Azaltılmış Saha İşçiliği: Kuruluma hazır bir ünite ile kurulum süresini ve maliyetini en aza indirir. Özelleştirilebilir Boyutlar: Kızak boyutu ve düzeni, tesis odası veya konteynerli kurulumlara uyacak şekilde özelleştirilebilir.

Yangın Pompaları / Yangın Pompası Çeşitleri, Fiyatları ve Teknik Özellikleri | Tekno Yangın

Yangın Pompaları Bir yangın pompası sipariş etmeden önce, boyut, sürücü tipi, emiş kaynakları ve konum konusunda danışın. Konum ve boru bağlantılarını gösteren planlar da dahil olmak üzere yangın pompası kurulum teklifleri, sipariş verilmeden önce incelenmesi için yetkililer gönderilmelidir. Üreticiye, nominal kapasite, net basma yüksekliği ve emiş yüksekliği dahil olmak üzere eksiksiz veriler verin. Pompa kurulum veya değişiklik sözleşmeleri, planların kabulünden sonra ve FM tarafından tatmin edici saha testlerine tabi tutularak yapılmalıdır. Pompa üreticisi veya yetkili temsilcisi, FM standartlarına uygun olarak pompa, sürücü ve gerekli aksesuarlardan oluşan eksiksiz bir ünite sağlamaktan sorumludur. Kurulumdan sonra yapılacak bir çalışma testinde tatmin edici performans garanti edilmelidir. FM, tatmin edici bir saha kabul testine tabi tutulana kadar yeni bir yangın pompası kurulumu kabul edilemez. Bu test, pompanın dayanıklılığını ve güç kaynağının güvenilirliğini test etmeyi içerir. Her pompa için kesin beygir gücü gereksinimleri, ilgili pompa üzerinde yapılacak bir atölye testi ile belirlenmelidir. Nominal pompa koşullarındaki yaklaşık beygir gücü gereksinimleri aşağıdaki gibidir:Sonraki sayfadaki listelerde, nominal net basma yüksekliği, belirli bir tip ve pervane boyutundaki bir pompanın nominal hızda çalışırken elde edebileceği basınç artış miktarını temsil eder. Nominal net basma yüksekliği aralığı, belirli bir pompa tipi için çeşitli çaplarda pervanelerin mevcut olduğunu gösterir. Emişin normalde kaldırma kuvveti altında gerçekleştiği kurulumlar için önerilmemekle birlikte, FM Onaylı pompalar, nominal kapasitenin %150'sinde 15 ft'ye (5 m) kadar negatif emiş koşullarında düzgün çalışma açısından test edilmiştir. Yangın pompaları, yangın söndürme sistemlerinin temel bileşenlerindendir ve acil durumlarda hayati önem taşır. Yangın durumunda hızlı ve etkili bir müdahale için gerekli olan suyu veya yangın söndürme kimyasallarını basınçlandırarak yangın bölgesine ileten ana elemanlardır. Bu nedenle, yangın pompalarının seçimi, tasarımı ve çeşitleri büyük önem arz eder. NFPA 20 standartlarına uygun olarak dizayn edilmiş ve UL/FM gibi yangın onaylarına sahip olmaları gerekmektedir.Yangın pompa kontrol panosu da yangın pompalarının etkili ve güvenli bir şekilde çalışmasını sağlayan önemli bir bileşendir. Bu panolar, pompanın otomatik olarak çalışmasını sağlar ve yangın durumunda hızlı bir müdahaleyi mümkün kılar. Sonuç olarak, yangın pompaları ve bunların çeşitli tipleri, yangın söndürme sistemlerinin güvenilirliği ve etkinliği için kritik öneme sahiptir. Bu nedenle, yangın pompalarının doğru şekilde seçilmesi ve düzenli bakımlarının yapılması hayati önem taşır.Yangın söndürme sistemlerinde kullanılan yangın pompaları, genellikle dizel motor, elektrik motor sürücülü olmak üzere iki ana tipi mevcuttur. Bunun yanında konteynir tipte olmak üzere hazır paket kurulumları bulunur. Her bir türün kendine özgü kullanım alanları vardır. iso, CE, UL, FM Global'e uygundur. Akış değerleri minimum 25 Gpm den maksimum 8000 Gpm , (95 den 48465 dm³/min) basınç değerleri ise 37psi den 641psi ( 77 den 4420 kPa ye kadar çıkabilmektedir. (Uyulan standartlar NFPA20, UL, FM, VDS, LPC, EN12845

Yangın Koruma Sistemlerinde Nesnelerin İnterneti (IoT) Kullanımının Pratik Faydaları Yangın koruma sistemlerinde Nesnelerin İnterneti (IoT) kullanımı önemli faydalar sağlayabilir. En önemlilerinden üçü şunlardır: Gelişmiş Güvenlik: Birçok IoT sistemi, yangın tehlikelerini geleneksel sistemlere göre daha hızlı ve doğru bir şekilde tespit edebilir. Bu, müdahalelerin daha hızlı koordine edilebileceği anlamına gelir. Bu, küçük ve kontrol altına alınmış bir yangın ile büyük bir felaket arasındaki fark olabilir. Azaltılmış İşletme Maliyetleri: Yangın koruma sistemlerinde IoT'yi kullanmak ilk yatırım gerektirebilir, ancak zaman içinde önemli tasarruflar sağlayabilir. Örneğin, kestirimci bakım, genel olarak daha sağlıklı bir sistem sağlar ve maliyetli ekipman arızalarını önler. Ayrıca, gelişmiş doğruluk, yanlış alarmları sınırlayarak gereksiz acil durum müdahale maliyetlerinden tasarruf sağlayabilir. Gelişmiş Veri Analitiği: Bina ortamını yangın tehlikeleri açısından sürekli olarak izleyip analiz edebildiği için, yangın söndürme sistemlerinde IoT çok fazla veri üretir. Tehlikeleri anında tespit etmenin yanı sıra, bu veriler risk değerlendirmesi ve uzun vadeli güvenlik planlaması için de analiz edilebilir. Örneğin, verileri kullanarak binanın yangına daha yatkın belirli alanlarını belirleyebilir ve hedefli iyileştirmeler yapabilirsiniz. Kısacası, yangın korumada IoT kullanmak, güvenlik konusunda proaktif olmanızı sağlarken aynı zamanda maliyetleri de düşürür. Bu, herkesin kazandığı bir durumdur.

Akıllı Yangın Pompası İzleme: Geleceğin Kalbi Bir yangın pompası, herhangi bir yangın söndürme sisteminin omurgasıdır ve akıllı izleme, bu pompaların yönetim ve bakım şeklini dönüştürmektedir. Akıllı Yangın Pompası İzleme Nedir? Gelişmiş sensörler, kontrol cihazları ve iletişim modüllerinin kullanımını, kritik pompa parametrelerini gerçek zamanlı olarak uzaktan izlemek ve kontrol etmek için içerir. İzlenen Temel Parametreler: Emme ve basma basıncı Pompa çalışma/durdurma durumu Debi oranları Güç tüketimi Akü sağlığı (dizel motorlar için) Kontrol cihazı durumu Haftalık otomatik test uyumluluğu Neden Önemlidir: Artan Çalışma Süresi: Erken arıza tespiti ve anında uyarılar, sorunların büyük sorunlara dönüşmeden çözülmesine yardımcı olur. Düzenlemeye Uygunluk: Otomatik veri kaydı, NFPA 20 ve yerel standartlara uyumu sağlar. Uzaktan Erişim: Mühendisler ve güvenlik yöneticileri sistemleri her zaman, her yerden izleyebilir. Operasyonel Tasarruf: Doğru ve gerçek zamanlı bilgiler sayesinde kesinti süresini azaltır ve bakımı kolaylaştırır.A

Akıllı Kontrolörler Tekno Yangın yangın pompası kontrolörleri, NFPA 20, UL ve FM yönetmeliklerine uygun, entegre uzaktan izleme, otomatik test planlama ve ayrıntılı arıza teşhisi özellikleriyle birlikte gelir. IoT Ağ Geçitleri Opsiyonel IoT ağ geçitleri, pompa sistemlerini bulut platformlarına veya güvenli ağlara bağlayarak tesis yöneticilerine ve servis personeline canlı uyarılar, sistem günlükleri ve operasyonel veriler iletir. Dijital Gösterge Panelleri Bu gösterge panelleri, masaüstü veya mobil cihazlar aracılığıyla yangın pompası performans verilerine uzaktan erişim sağlayarak, özellikle acil durumlar ve rutin denetimler sırasında durumsal farkındalığı artırır. Edge Bilişim Sensörlerden gelen veriler, güvenli bir şekilde iletilmeden önce pompa kontrolöründe yerel olarak işlenir, böylece gecikmeler en aza indirilir ve sistem yanıtları daha hızlı olur. Bulut Platformları Bulut tabanlı platformlar, uzun vadeli veri depolama, geçmiş sistem performansı takibi ve verimli yönetim için gösterge panellerine ve uyarılara uzaktan erişim sağlar.
