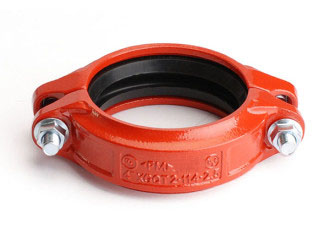

MODEL XGQT1 SABİT KAPLİN

MODEL XGQT1 SABİT KAPLİN,  UL/FM/LPCB/VdS/CE

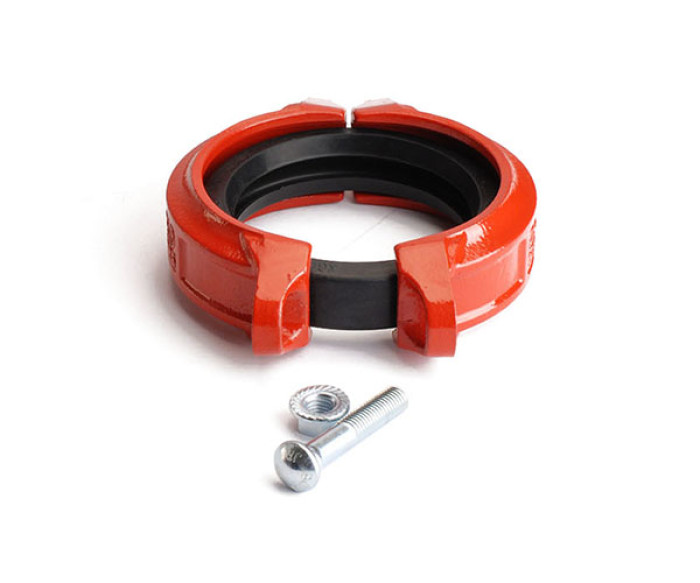

Yivli boru sistemlerine yönelik esnek kaplinler, boru bağlantısında kontrollü harekete uyum sağlayacak şekilde tasarlanmıştır. Esnek bir kaplinle birleştirilen boru ve bağlantı parçalarının, boru ile kaplin arayüzü tarafından belirlenen sınırlar dahilinde genişlemesine, daralmasına veya merkez hattından sapmasına izin verilir. Boru tipi, et kalınlığı, basınç, asma ve döşeme gereklilikleri ile seçilen oluk tipinin tümü boru sisteminin yapabileceği hareket miktarına katkıda bulunur. Boru uçlarına yiv açıldıktan sonra sisteme uygun görülen kauçuk conta boru uçlarının üzerine gerilir. Daha sonra kaplin parçaları contanın üzerine yerleştirilir ve cıvatalar ve somunlar sıkılır, böylece sıkı ve sızıntısız bir bağlantı elde edilir. Kaplinler ve bağlantı parçaları, ASTM A536 Derece 65-45-12 (gerilme-verim-uzama) standartlarını karşılayan sünek demirden dökülmüştür. Bu hafif hizmet tipi esnek yivli kaplinler, yangından korunma hizmetleri, su tedarik sistemleri ve daha yüksek çalışma basıncı gerektiren diğer proses sistemleri için uygundur.

Özellikler

Boyuta bağlı olarak 300 psi'ye kadar servis için tasarlanan kaplin, esnek bir yivli uç boru bağlantı bağlantısı oluşturur ve boru hattındaki gürültü ve titreşim iletimlerini azaltır.

1. Düz hatlardaki esnek kaplinler, kapline mümkün olduğu kadar yakın veya açıklığın 1/6'sı kadar bir mesafede ve eşit aralıklarla desteklenmelidir.

2. Esnek kaplinler eksenel veya uzunlamasına hareket sağlar. Şekil vererek yivli bağlantıların mevcut hareketi, ANSI/AWWA C606-06'ya göre talaşlı yiv boyutlarının 1/2'sidir.

3. Güç somunu sürücülerinin ön ayarı yapılırken aşağıdaki tork aşılmamalıdır. Somunların aşırı sıkılması bağlantının bozulmasına neden olabilir.

4. Kaplama seçenekleri: epoksi, boya, dakromet, sıcak daldırma galvaniz
